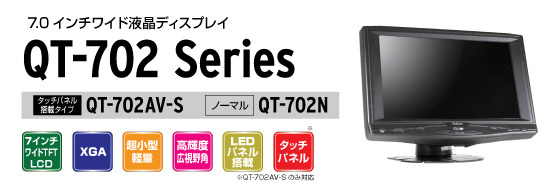

QT-702シリーズ

qt-702

製品の特徴

7.0インチ液晶ディスプレイ「QT-702シリーズ」は、XGA(1024×768）対応表示が可能な、高輝度・高解像度の小型ワイドTFT液晶ディスプレイです。映像はPC入力のほかビデオ（NTSC）入力に対応し、モノラルスピーカも内蔵。本体背面にはVESA規格取付穴を装備するなど、様々な用途に対応できるよう配慮された製品です。ラインナップは抵抗膜方式の「タッチパネル搭載タイプ」と、コストパフォーマンスを重視しタッチパネル機能を省いた「ノーマル」の2タイプとなります。カラーはブラック。
省エネ・高画質・広視野角を実現／液晶パネル部はLEDバックライトタイプ採用
本製品はLEDバックライトタイプを採用した事により、従来のCCFLタイプに比べて、軽量・低ノイズ・低消費電力・広視野角などのメリットが多く、さらに、広い輝度調節範囲によって高画質を実現。また、水銀を使用しないため環境にやさしく、インバータ等の高圧回路がないため安全面にも優れた製品です。
設置場所は自由自在／VESA規格対応の取付穴＆ディスプレイマウンタ活用

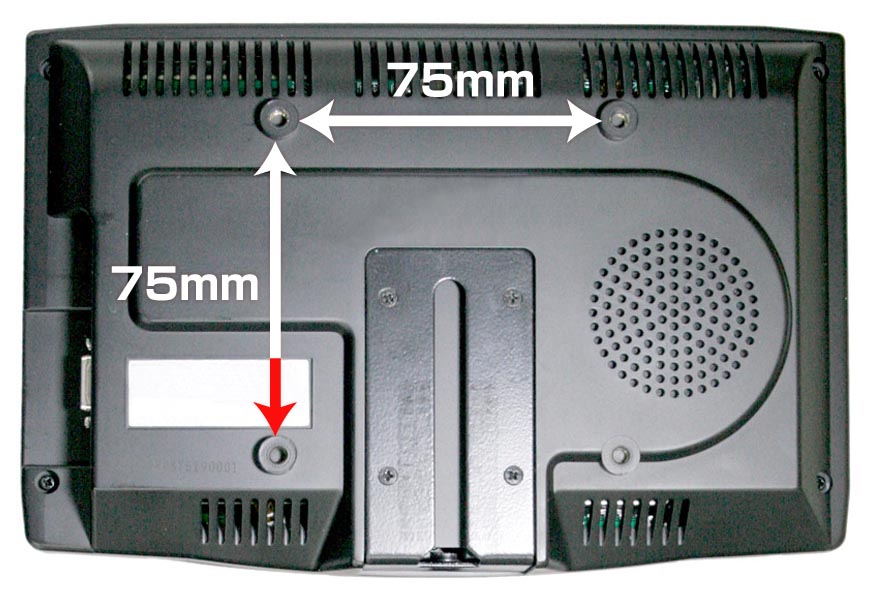

本体背面にはVESA 75mmに対応した取付穴を装備しているので、直接のアーム取付や壁掛け等の設置が容易です。また付属のディスプレイマウンタを装着すれば、平面から曲面まで様々な環境への設置が可能となり、固定後も本体角度を縦・横自由に変更・調整することができます。
PC(SVGA)／ビデオ(NTSC)入力対応、更にスピーカー内蔵、リモコンも標準装備

 PC入力(D-sub15ピン)以外にビデオ入力（RCA2系統）にも対応し、柔軟で自由な運用が可能。専用ケーブルの排他接続によってシンプルに使いこなせ、配線もすっきりします。
※本製品の接続は排他式のため、PC入力とビデオ入力を同時接続して切替えることはできません。
XGA表示対応／1,024×768表示が可能
ディザリング処理による最大解像度1,024×768（パネル画素800×480ピクセル）での表示が可能です。7インチサイズの小型機として、お客様のニーズに最大限の幅広さで応える、XGA表示対応モデルです。
人、環境、安全性を重視した製品づくり（RoHS指令、CE規格、FCC規格対応）
クイックサンではRoHS指令をはじめ、国内外の人、環境、安全性等に関する法令や各種団体等の推進する規定に遵守した製品作りを展開しています。（RoHS: 電気・電子機器に含まれる特定有害物質の使用制限に関する規定です。EUにより制定。鉛、水銀、カドミウム、六価クロムなど健康有害物質の使用が厳しく規制されています。）
用途が広がるタッチパネル機能(QT-702AV-S タッチパネル搭載タイプ)
抵抗膜方式のタッチパネルを搭載しているので、マウスの代わりに、指やタッチペンでのタッチ操作を行なうことができます。例えば小型のサーバー環境に適したタッチモニターとしての省スペース利用や、セールスプロモーションの場でのパフォーマンスツールとしての活用等、製品のコンパクトさと併せての活躍に期待が持てる機能です。

製品スペック：QT-702AV-S／QT-702N仕様共通部

パネル 7型ワイド　カラーTFT液晶
解像度（最大） 1,024×768（画素800×480ピクセル／ディザリングXGA）
ドットピッチ (W)0.0635mm×(H)0.1905mm
色数（最大） 約262,000色
輝度（平均） 300cd/m2
コントラスト比（平均） 500対1
視野角度（平均） 140°/120°（水平/垂直）
応答速度 25ms
入力信号方式 アナログRGB
映像 PC入力 D‐SUB15ピン（ミニ、３列タイプ）
AV入力 ビデオ入力×2
音声 音声入力 モノラル
スピーカ出力 2W×1
消費電力 8W
電源 AC100V・50／60Hz　DC12V
外形寸法（本体のみ） (W)188x(H)125x(D)33mm
重量（本体のみ） 約450g
動作環境 温度5℃～35℃（結露無きこと）
カラー ブラック
価格 オープンプライス

タッチパネル仕様：QT-702AV-S タッチパネル搭載タイプ

インターフェース USB
タッチパネルサイズ 7型
タッチ方式 アナログ抵抗膜方式　4wire
対応OS Windows 7 / Vista / XP

付属品

・リモコン ・専用VGAケーブル(D-sub15ピン) ・ディスプレイマウンタ
・専用AVケーブル
・ACアダプター
・保証書		 ・シガーソケット用電源アダプター
・マニュアル
 ・ドライバーCD(QT-702AV-Sのみ)
・タッチペン(QT-702AV-Sのみ)

対応モード表示表

表示モード 水平周波数（kHz） 垂直周波数（Hz）
640×480【VGA】 31.469 60
37.861 72
37.5 75
800×600【SVGA】 35.156 56
37.879 60
48.077 72
46.875 75
1,024×768【XGA】
（ディザリング処理）		 48.363 60
55.99 70
60.023 75

マニュアル

・製品マニュアルはこちら　(PDF：約780KB)

寸法図（PDF)
寸法図拡大 (PDF)

製品保証

保証期間につきましては、お買い上げ日から１年間となります。
詳細につきましてはこちらの保証規定をご参照ください。

注意事項

【1】点灯しない画素や常時点灯する画素が存在する場合があります。また、見る角度によっては、色のムラや明るさのムラが生じる場合がありますが、いずれも液晶モニターの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
【2】ディスプレイの表示画面は実際のものや絵、または写真、プリント出力されたものと比較して色や形が異なることがあります。ご注意ください。
【３】TFTカラー液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯するものがある場合がありますのでご了承ください。
【４】このページに記載された社名及び商品名は各社の商標または登録商標です。
【５】このページに掲載の写真・図については、実際のものと異なる場合があります。
【６】このページに掲載の内容は2009年10月現在の情報です。その後、予告なしに変更される場合があります。あらかじめご了承ください。
